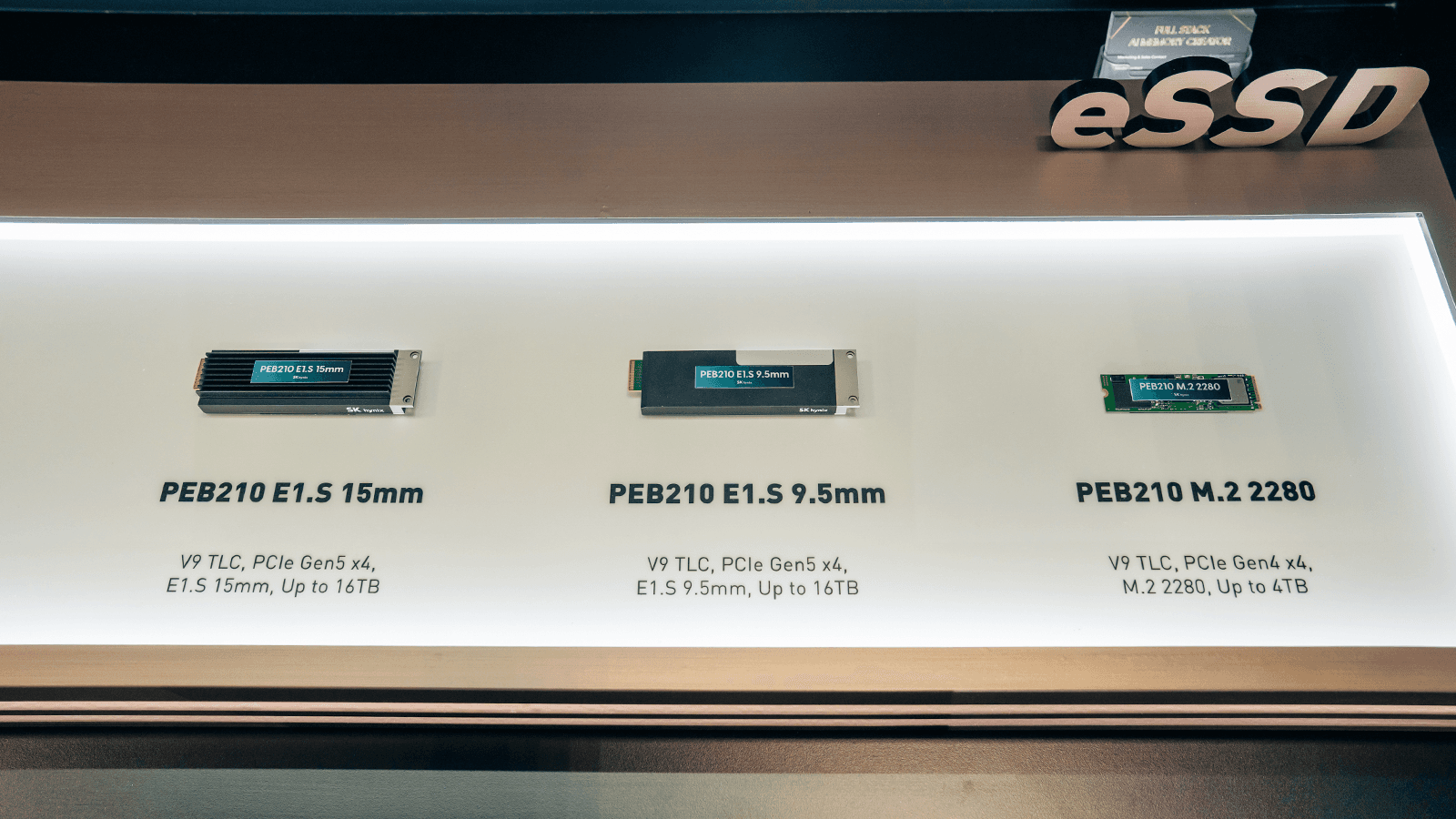

SK hynix เปิดตัวคอร์ H-TPU ขนาดจิ๋ว ลดภาระ Arm ในคอนโทรลเลอร์ SSD

SK hynix เปิดเผยรายละเอียดของ Hynix Transaction Processing Unit (H-TPU) ซึ่งเป็นคอร์ประมวลผลขนาดจิ๋วที่ออกแบบมาเพื่อลดการพึ่งพาคอร์ CPU จาก Arm ในคอนโทรลเลอร์ SSD รุ่นถัดไป โดย H-TPU จะทำหน้าที่จัดการงาน I/O ที่เกิดขึ้นซ้ำๆ แทนการใช้ CPU หลักที่กินไฟสูงกว่า

Koo In-jae รองประธานฝ่ายออกแบบ SoC ระบุว่า CPU ในคอนโทรลเลอร์ปัจจุบันเริ่มถึงขีดจำกัดด้านพลังงานและพื้นที่แล้ว เนื่องจากการขยับไปสู่มาตรฐาน PCIe รุ่นใหม่ทำให้แบนด์วิดท์เพิ่มขึ้นเท่าตัวในทุกเจเนอเรชัน คอร์ H-TPU จึงถูกสร้างมาให้มีขนาดเพียง 4% และใช้พลังงานแค่ 2.5% ของคอร์ CPU ทั่วไป

การออกแบบนี้ใช้คลัสเตอร์ของคอร์ขนาดเล็กมากกว่า 100 คอร์เพื่อแยกงานย่อยกว่า 100 ฟังก์ชันออกจากกัน โดย CPU หลักจะยังคงทำหน้าที่จัดการความผิดพลาด (error recovery) และนโยบายการจัดเก็บข้อมูล ส่วน H-TPU จะเน้นงานประมวลผลคำสั่งอ่านเขียนและจัดการ metadata เป็นหลัก

นอกจากนี้บริษัทมีแผนจะนำเทคโนโลยีนี้ไปใช้กับผลิตภัณฑ์ NAND ทั้งหมด รวมถึง High-Bandwidth Flash (HBF) ที่จะเปิดตัวในปีหน้าเพื่อรองรับงาน AI inference ซึ่งต้องการความเร็วในการอ่านข้อมูลสูงและต้องการความจุที่มากกว่าหน่วยความจำ HBM4 หลายเท่าตัว

ความท้าทายในอนาคตคือการปรับตัวเข้าสู่ยุค PCIe 7.0 และ 8.0 ซึ่งการเพิ่มจำนวนคอร์ CPU แบบเดิมอาจไม่ใช่ทางเลือกที่มีประสิทธิภาพอีกต่อไป SK hynix จึงมุ่งเน้นไปที่การสร้างวงจรเฉพาะทางและการใช้คอร์ขนาดจิ๋วที่โปรแกรมได้เพื่อรองรับปริมาณงานที่เพิ่มขึ้นในเซิร์ฟเวอร์ AI
